【新视觉实训大讲堂】地中海拱券建模方法
发布时间：2017-03-08 13:41:37 阅读次数：2332发布人：曹金鹏
在最近的教学过程当中，我发现很多同学在进行室内设计方案效果图制作的建模阶段经常遇到一些问题。简单结构的基本模型处理起来可能还比较容易解决，但是一旦在室内设计方案中有比较复杂的或者比较怪异的造型，我们有些室内设计专业的同学就没有办法解决了。今天新视觉实训的曹老师就来用一个例子帮大家拓展一下建模的思路。

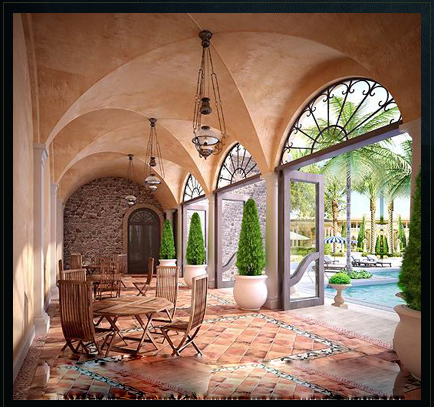

首先，我们来看一下我们今天要做的吊顶——地中海拱券。
接下来我们就用3dsmax来进行建模。

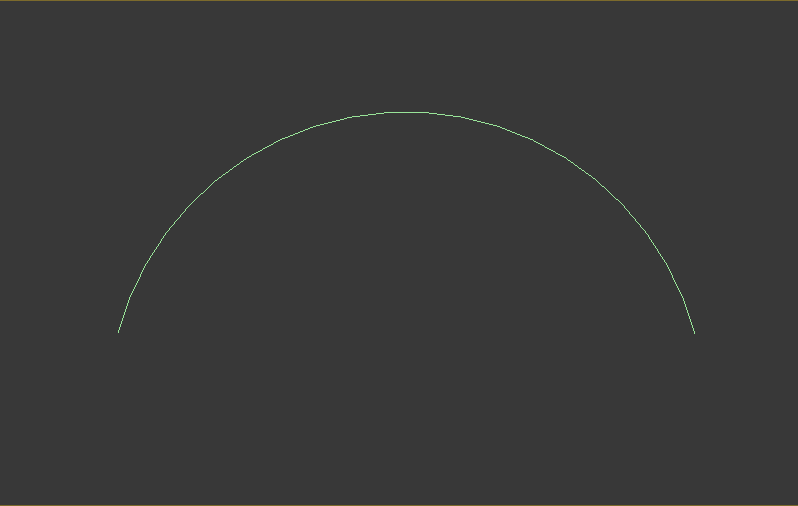

首先，我们创建用样条线中的圆弧创建一个基本形态

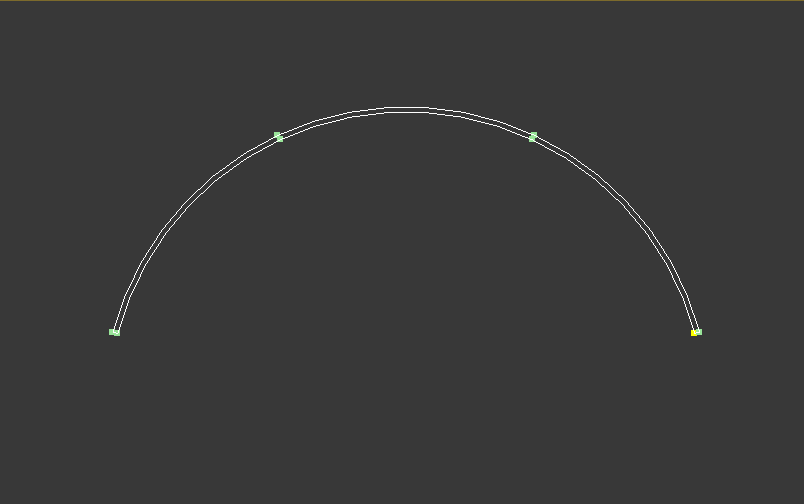

给圆弧添加一个可编辑二维线命令，做一个扩边，让它有一个闭合形态。

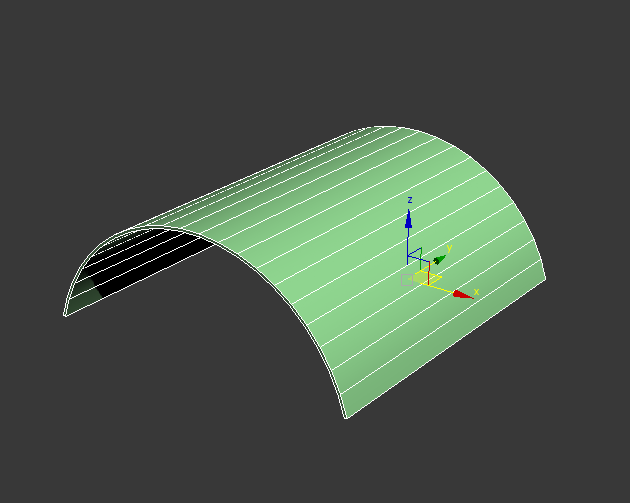

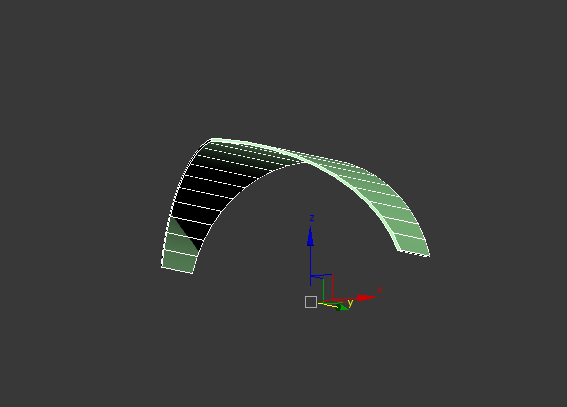

添加挤压命令。得到一个带有长度的物体。
接下来，我们要将这个基本形态做成一个带有尖角的吊顶基础元素。

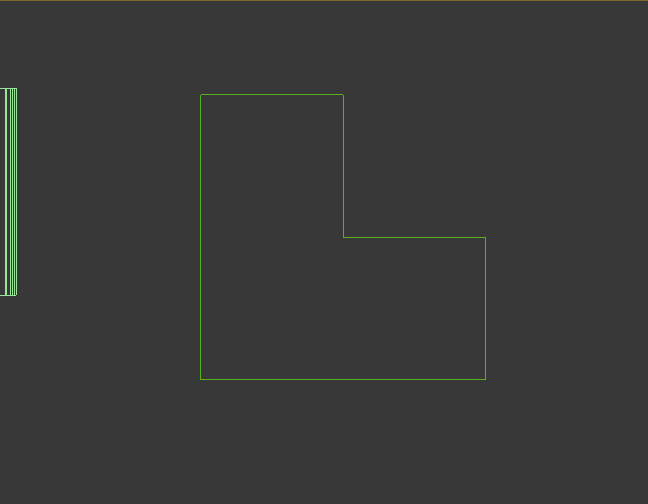

那么如何来做呢？我们用矩形工具组合一个复合图形。

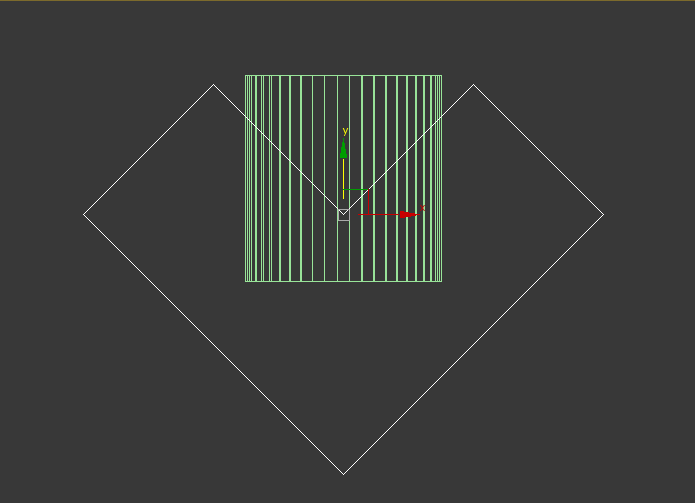

添加一个挤压工具，让这个基本元素具有一个厚度，并调整大小，让它跟我们刚才创建的户型基本结构有个交叉。

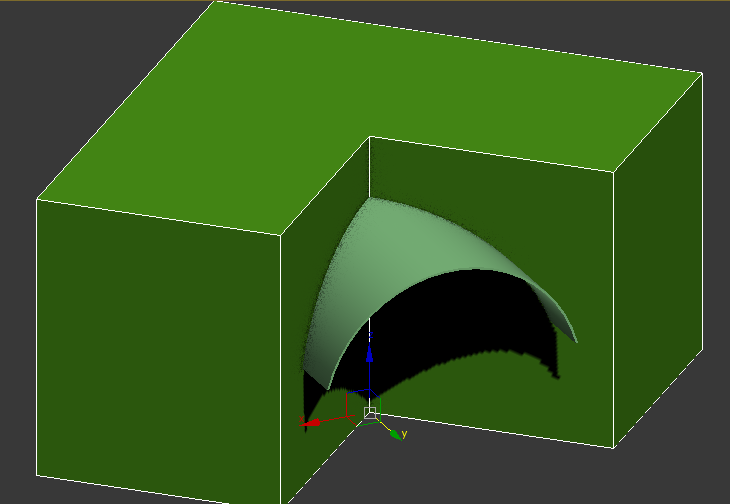

接下来我们执行一次布尔运算命令，用圆弧减掉复合图形。

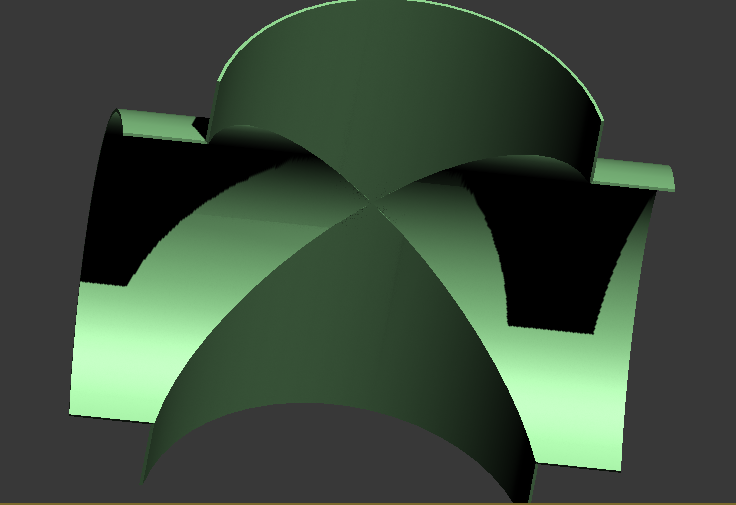

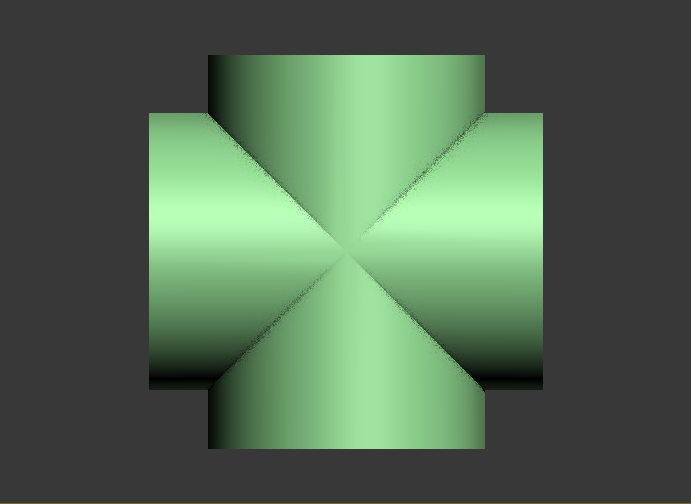

好了，做到这里呢，我们的基本结构就做好了。接下来，我们把这个基本结构进行复制就可以了。

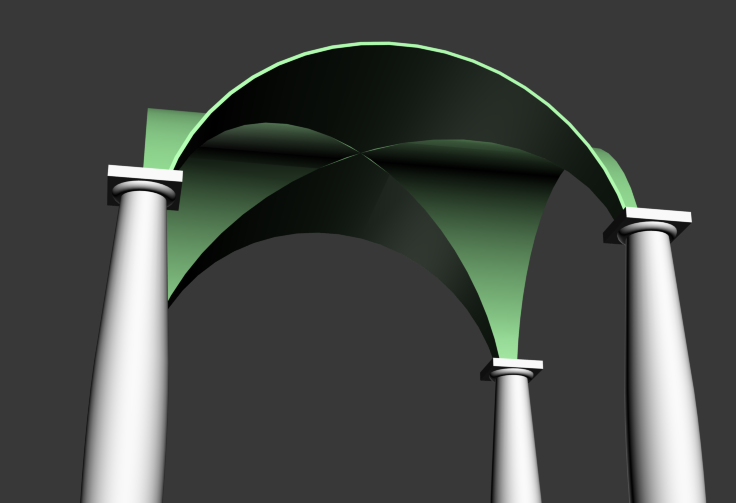

大家看，我们这个吊顶就算是做完了。我们把我们提前准备好的柱子拿出来。进行一下微调。
好了，做到这里，我们的这个地中海吊顶就做完了，通过这个例子，我希望大家能够在今后的建模过程中，把建模思路打开，不要局限于传统的建模思路，要多尝试不同的建模方法。
请大家继续关注新视觉实训的网站，曹老师会给大家带来更多的关于室内设计过程当中遇到的各种问题的讲解。希望大家能够喜欢。
